ما هي درجة حرارة تحول النيتينول؟

2025-02-14 21:51:08

لقد استحوذ النيتينول، وهو سبيكة ذاكرة الشكل الرائعة المكونة من النيكل والتيتانيوم، على اهتمام المهندسين والعلماء في مختلف الصناعات. إن قدرته الفريدة على الخضوع للتحولات الطورية عند درجات حرارة محددة، والمعروفة بدرجات حرارة التحول، هي مفتاح خصائصه الاستثنائية. يتعمق هذا المدونة في تعقيدات درجة حرارة تحول النيتينول، ويستكشف كيف تؤثر على سلوك المادة وتطبيقاتها. سنكشف عن العوامل التي تؤثر على درجات الحرارة الحرجة هذه، وطرق قياسها، وكيف ترتبط بإنتاج sسبائك النيتينول المرنةسواء كنت عالمًا متخصصًا في المواد أو مهندسًا أو ببساطة فضوليًا بشأن هذا السبائك الرائعة، فإن هذا الدليل الشامل سيوفر لك رؤى قيمة في عالم النيتينول وطبيعته التحويلية.

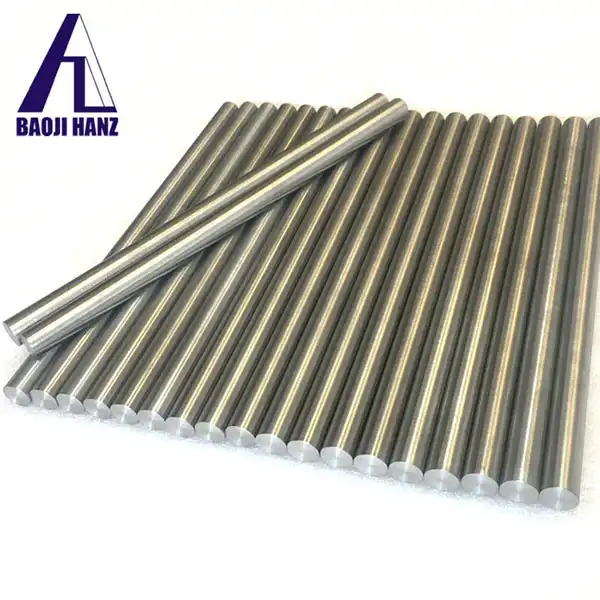

قضيب الننتول

فهم درجة حرارة تحول النيتينول

العلم وراء ذاكرة الشكل

إن تأثير ذاكرة الشكل في النيتينول متجذر في بنيته البلورية. ففي درجات الحرارة المرتفعة، يوجد النيتينول في طور أوستينيت، يتميز ببنية بلورية مكعبة. ومع انخفاض درجة الحرارة، ينتقل إلى طور مارتنسيت ببنية أكثر تعقيدًا وأقل تناسقًا. ويشكل هذا التغير الطوري أساس خصائص ذاكرة الشكل في النيتينول.

لا تمثل درجة حرارة التحول نقطة واحدة بل نطاقًا يحدث فيه تغير الطور. ويتحدد هذا النطاق من خلال عدة درجات حرارة رئيسية:

درجة حرارة بداية الأوستينيت (As): درجة الحرارة التي يبدأ عندها التحول من المارتنسيت إلى الأوستينيت
درجة حرارة تشطيب الأوستينيت (Af): درجة الحرارة التي يكتمل عندها التحول إلى الأوستينيت
درجة حرارة بداية المارتنسيت (Ms): درجة الحرارة التي يبدأ عندها التحول من الأوستينيت إلى المارتنسيت
درجة حرارة تشطيب المارتنسيت (Mf): درجة الحرارة التي يكتمل عندها التحول إلى المارتنسيت

تشكل هذه درجات الحرارة مجتمعة ملف تعريف درجة حرارة التحول لسبائك نينتول محددة.

العوامل المؤثرة على درجة حرارة التحول

هناك العديد من العوامل التي يمكن أن تؤثر على درجة حرارة تحول النيتينول:

التركيب: إن نسبة النيكل إلى التيتانيوم في السبائك هي العامل الأساسي الذي يحدد درجة حرارة التحول. وبشكل عام، يؤدي ارتفاع محتوى النيكل إلى خفض درجة حرارة التحول.
المعالجة الحرارية: يمكن أن يؤثر تاريخ المعالجة الحرارية للنيتينول بشكل كبير على درجة حرارة تحوله. يمكن استخدام عمليات التلدين والشيخوخة والإطفاء لضبط هذه درجات الحرارة بدقة.
الإجهاد الميكانيكي: يمكن للإجهاد المطبق أن يغير درجات حرارة التحول، مما يؤدي عادة إلى رفعها. تُعرف هذه الظاهرة باسم المارتنسيت الناتج عن الإجهاد.
الشوائب: وجود عناصر أخرى، حتى بكميات صغيرة، يمكن أن يغير درجة حرارة التحول. الأكسجين والكربون والنيتروجين من الشوائب الشائعة التي يمكن أن يكون لها هذا التأثير.

إن فهم هذه العوامل أمر بالغ الأهمية بالنسبة للشركات المصنعة المنتجة سبائك النيتينول فائقة المرونة، حيث يجب عليهم التحكم بعناية في التركيب والمعالجة لتحقيق درجات حرارة التحول المطلوبة.

قياس درجة حرارة التحويل

يعد القياس الدقيق لدرجات حرارة التحويل أمرًا ضروريًا لتوصيف سبائك النيتينول. تُستخدم عدة طرق بشكل شائع:

قياس السعرات الحرارية التفاضلية (DSC): تقيس هذه التقنية تدفق الحرارة إلى داخل أو خارج العينة أثناء تسخينها وتبريدها، مما يكشف عن التحولات الطورية.
المقاومة الكهربائية: تتغير المقاومة الكهربائية للنيتينول أثناء التحولات الطورية، مما يسمح بتحديد درجة الحرارة.
الانحناء والاستعادة الحرة (BFR): تتضمن هذه الطريقة تشويه عينة نيتينول عند درجة حرارة منخفضة ومراقبة تعافيها أثناء تسخينها.
التحليل الميكانيكي الديناميكي (DMA): تقيس هذه التقنية التغيرات في صلابة المادة كدالة لدرجة الحرارة.

تتمتع كل طريقة بمزاياها وحدودها، وغالبًا ما يتم استخدام مجموعة من التقنيات لتوصيف سلوك تحويل سبيكة النيتينول بالكامل.

سبائك النيتينول فائقة المرونة ودرجة حرارة التحول

دور درجة حرارة التحول في المرونة الفائقة

سبائك النيتينول فائقة المرونة تم تصميم سبائك النيتينول خصيصًا لإظهار سلوك فائق المرونة عند درجات حرارة أعلى من درجة حرارة تشطيب الأوستينيت (Af). تسمح هذه الخاصية للمادة بالخضوع لتشوهات كبيرة والعودة إلى شكلها الأصلي عند إزالة الإجهاد، دون الحاجة إلى تغيرات في درجات الحرارة. تعد درجة حرارة التحويل، وخاصة Af، أمرًا بالغ الأهمية في تحديد نطاق درجة الحرارة الذي سيظهر فيه النيتينول سلوكًا فائق المرونة. بالنسبة لمعظم التطبيقات، يتم ضبط Af أقل قليلاً من درجة حرارة التشغيل المقصودة. يضمن هذا بقاء المادة في الطور الأوستينيتي أثناء الاستخدام، مما يسمح لها بالخضوع للتحولات المارتنسيتية الناجمة عن الإجهاد والتي تؤدي إلى خواصها الفائقة المرونة. يجب على مصنعي سبائك النيتينول فائقة المرونة التحكم بعناية في درجة حرارة التحويل لضمان الأداء الأمثل في التطبيق المقصود. غالبًا ما يتضمن هذا التحكم الدقيق في تركيبة السبائك وعمليات المعالجة الحرارية المعقدة.

تحديات الإنتاج والحلول

إنتاج سبائك النيتينول فائقة المرونة مع درجات حرارة التحويل الثابتة والدقيقة، يواجه العديد من التحديات:

التجانس التركيبي: يعد ضمان التوزيع الموحد للنيكل والتيتانيوم في جميع أنحاء السبيكة أمرًا بالغ الأهمية للحصول على درجات حرارة تحويل ثابتة.
التحكم في الشوائب: يتطلب تقليل الملوثات التي يمكن أن تؤثر على درجات حرارة التحول اتباع ضوابط صارمة لاختيار المواد الخام والمعالجة.
دقة المعالجة الحرارية: غالبًا ما يتطلب تحقيق درجات حرارة التحويل المطلوبة عمليات معالجة حرارية معقدة ومتعددة الخطوات مع ضوابط صارمة في درجة الحرارة والوقت.
مشكلات التوسع: قد يكون الحفاظ على خصائص ثابتة في السبائك الكبيرة أمرًا صعبًا بسبب الاختلافات في معدلات التبريد وتأثيرات الفصل المحتملة.

ولمعالجة هذه التحديات، يستخدم المصنعون تقنيات إنتاج متقدمة مثل الصهر بالحث الفراغي، وإعادة الصهر بالقوس الفراغي، وأفران المعالجة الحرارية التي يتم التحكم فيها بدقة. كما يتم استخدام تقنيات تحليلية متقدمة، بما في ذلك مراقبة تكوين المصهور في الموقع والتعديل في الوقت الفعلي لمعلمات العملية، لضمان الجودة المتسقة.

تخصيص درجات حرارة التحويل لتطبيقات محددة

القدرة على تخصيص درجة حرارة التحول سبائك النيتينول فائقة المرونة يفتح مجموعة واسعة من التطبيقات عبر مختلف الصناعات:

الأجهزة الطبية: غالبًا ما تتطلب الدعامات والأسلاك التوجيهية والأسلاك المقوسة التقويمية درجات حرارة تحويل محددة لتعمل بشكل مثالي عند درجة حرارة الجسم.
الفضاء والطيران: قد تحتاج مكونات النيتينول في الطائرات إلى العمل على نطاق واسع من درجات الحرارة، مما يستلزم التحكم الدقيق في درجات حرارة التحول.
السيارات: قد تتطلب المحركات والمستشعرات المصنوعة من النيتينول درجات حرارة تحويل مختلفة اعتمادًا على موقعها ووظيفتها داخل السيارة.
الأجهزة الإلكترونية الاستهلاكية: قد تحتاج مكونات النيتينول في الأجهزة مثل الهواتف الذكية أو أجهزة الكمبيوتر المحمولة إلى الحفاظ على خصائصها في درجات الحرارة المحيطة المتغيرة.

من خلال التحكم الدقيق في درجة حرارة التحويل، يمكن للمصنعين إنتاج سبائك نيتينول فائقة المرونة مصممة خصيصًا لمتطلبات التطبيقات المحددة. وقد يتضمن هذا إنشاء سبائك ذات هستيريسيس فائق الضيق للتشغيل السريع أو تطوير تركيبات بدرجات حرارة تحويل مُحسَّنة للبيئات القاسية.

مواضيع متقدمة في درجة حرارة تحويل النيتينول

تحويلات الطور R

بالإضافة إلى طوري الأوستينيت والمارتنسيت، تظهر بعض سبائك النيتينول طورًا وسيطًا يُعرف باسم طور R. يمكن أن يحدث هذا الطور، الذي يتميز ببنية بلورية على شكل معين، أثناء التبريد من الأوستينيت إلى المارتينسيت أو أثناء التسخين من المارتينسيت إلى الأوستينيت. يرتبط تحول طور R بتغيير أصغر في الشكل والهستيريسيس مقارنة بالتحول الكامل للأوستنيت-المارتنسيت. يمكن أن يكون هذا مفيدًا في تطبيقات معينة، مثل المحركات التي تتطلب تحكمًا دقيقًا أو دورة سريعة. يضيف فهم وتحكم تحولات طور R طبقة أخرى من التعقيد إلى إنتاج سبائك النيتينول فائقة المرونة، ولكنه يوفر أيضًا فرصًا إضافية لضبط خصائص المواد بدقة.

التحول الحراري الهستيريسيس

عادةً لا تتطابق درجات حرارة التحويل أثناء التسخين (As, Af) والتبريد (Ms, Mf)، مما يؤدي إلى حدوث تباطؤ في درجة الحرارة. هذا التباطؤ هو خاصية جوهرية للمادة ويمكن أن يؤثر بشكل كبير على سلوكها في ظروف التحميل الدوري. بالنسبة لسبائك النيتينول فائقة المرونة، يمكن أن يؤثر عرض التباطؤ على أداء المادة في التطبيقات التي تنطوي على التحميل والتفريغ المتكرر. قد يكون التباطؤ الضيق مرغوبًا فيه للتطبيقات التي تتطلب تشغيلًا سريعًا، في حين قد يكون التباطؤ الأوسع مفيدًا لتطبيقات التخميد. يمكن للمصنعين التأثير على عرض التباطؤ من خلال التحكم الدقيق في تكوين السبائك ومعلمات المعالجة.

التحولات متعددة المراحل

يمكن لبعض سبائك النيتينول، وخاصة تلك التي تحتوي على إضافات ثلاثية معينة أو تواريخ معالجة محددة، أن تظهر تحولات متعددة المراحل. وقد تنطوي هذه على مراحل مارتينسيتية متعددة أو هياكل وسيطة بين الأوستينيت والمارتنسيت. يمكن أن تؤدي التحولات متعددة المراحل إلى سلوكيات إجهاد وتوتر معقدة وخصائص تعتمد على درجة الحرارة. في حين أن هذا التعقيد قد يكون من الصعب التحكم فيه في إنتاج سبائك النيتينول فائقة المرونة, كما أنها توفر فرصًا لإنشاء مواد ذات تركيبات خصائص فريدة. على سبيل المثال، قد تظهر السبائك ذات التحولات متعددة المراحل مقاومة متزايدة للتعب أو خصائص امتصاص طاقة محسنة.

وفي الختام

تُعد درجة حرارة تحويل النيتينول معلمة بالغة الأهمية تحدد سلوكه وتطبيقاته. من الأجهزة الطبية إلى مكونات الطيران والفضاء، يعد فهم هذه الدرجات الحرارية والتحكم فيها أمرًا أساسيًا لتسخير خصائص النيتينول الفريدة. ومع استمرار البحث في هذا المجال، يمكننا أن نتوقع المزيد من التحكم المتطور في درجات حرارة التحويل، مما يؤدي إلى تطبيقات جديدة وتحسين الأداء في التطبيقات الحالية. إذا كنت ترغب في الحصول على مزيد من المعلومات حول هذا المنتج، فيمكنك الاتصال بنا على: baojihanz-niti@hanztech.cn.

مراجع حسابات

1. أوتسوكا، ك.، ووايمان، سي إم (المحرران). (1998). مواد الذاكرة الشكلية. مطبعة جامعة كامبريدج.

2. Duerig, TW, Melton, KN, Stockel, D., & Wayman, CM (المحررون). (2013). الجوانب الهندسية لسبائك الذاكرة الشكلية. Butterworth-Heinemann.

3. بيلتون، أيه آر، ودويريج، تي، وستوكيل، دي. (2000). دليل لتشكيل الذاكرة والمرونة الفائقة في الأجهزة الطبية المصنوعة من النيتينول. العلاج الأقل تدخلاً والتكنولوجيات المتحالفة، 9(2)، 107-118.

4. Shaw, JA, & Kyriakides, S. (1995). الجوانب الحرارية الميكانيكية لـ NiTi. مجلة ميكانيكا وفيزياء المواد الصلبة، 43(8)، 1243-1281.

5. فرينزل، جيه، جورج، إي بي، دلوهي، أ، سومسن، سي، فاغنر، إم إف إكس، وإيجيلر، جي (2010). تأثير النيكل على تحولات الطور المارتنسيتي في سبائك الذاكرة ذات الشكل NiTi. اكتا ماديا, 58(9)، 3444-3458.

6. ميازاكي، س.، أوتسوكا، ك.، وسوزوكي، ي. (1981). شبه المرونة التحويلية وسلوك التشوه في سبيكة تيتانيوم-50.6 عند 15% من النيكل. سكريبتا ميتالورجيكا، 3(287)، 292-XNUMX.
