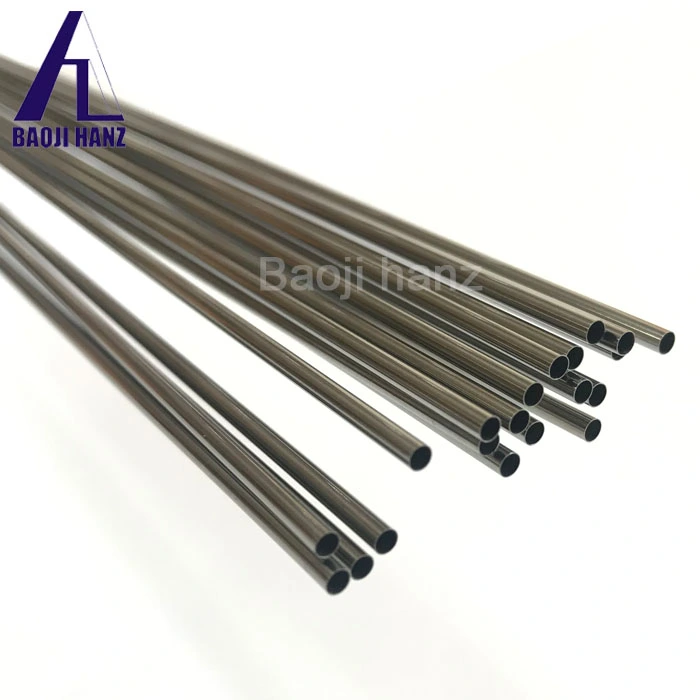

ما هو أنبوب النيتينول ذو الذاكرة الشكلية؟

فهم أنابيب نيتينول ذات ذاكرة الشكل

تركيب وبنية النيتينول

النيتينول، المادة الموجودة في قلب أنبوب نيتينول ذو ذاكرة الشكلالنيتينول هو سبيكة من النيكل والتيتانيوم تشتهر بخصائصها غير العادية. تتكون هذه السبائك عادة من حوالي 55-56٪ نيكل و 44-45٪ تيتانيوم، على الرغم من أن التركيبات الدقيقة يمكن أن تختلف اعتمادًا على الخصائص المطلوبة. يسمح الهيكل الذري الفريد للنيتينول بمرحلتين بلوريتين متميزتين: الأوستينيت والمارتنسيت. يعد الانتقال بين هذه المراحل مفتاحًا لتأثير ذاكرة الشكل. عند درجات حرارة أعلى، يوجد النيتينول في طور الأوستينيت، الذي يتميز ببنية بلورية مكعبة. مع انخفاض درجة الحرارة، ينتقل إلى طور المارتنسيت، الذي يتميز ببنية أحادية الميل أكثر مرونة ومزدوجة. هذا التحول الطوري قابل للعكس ويحدث دون تغيير في الشكل العياني للمادة، وهي ظاهرة تُعرف بالتحول المارتنسيتي المرن الحراري.

شرح تأثير ذاكرة الشكل

إن تأثير الذاكرة الشكلية في أنابيب النيتينول ظاهرة ملحوظة تميزها عن المواد التقليدية. فعندما يتشوه أنبوب النيتينول في طور المارتنسيت المنخفض الحرارة، فإنه يحتفظ بهذا الشكل المشوه. ولكن عند التسخين فوق درجة حرارة التحول، "يتذكر" الأنبوب ويعود إلى شكله الأوستينيتي الأصلي. وتحدث هذه العملية بسبب التحول العكسي الخالي من الانتشار بين البنيتين البلوريتين. فعند التسخين، تعيد الذرات في شبكة النيتينول ترتيب نفسها بسرعة، فتعود إلى تكوينها الأوستينيتي الأصلي. ويمكن لهذا التحول أن يولد قوة كبيرة، مما يسمح لأنابيب النيتينول بأداء عمل ميكانيكي أثناء عودتها إلى شكلها المحفوظ.

المرونة الفائقة: خاصية تكميلية

بالإضافة إلى تأثير ذاكرة الشكل، فإن أنابيب النيتينول تظهر أيضًا مرونة فائقة، يشار إليها أحيانًا بالمرونة الزائفة. تسمح هذه الخاصية للمادة بالخضوع لتشوهات كبيرة ثم العودة إلى شكلها الأصلي عند التفريغ، دون الحاجة إلى تغير درجة الحرارة. تحدث المرونة الفائقة عندما يكون النيتينول في طوره الأوستينيتي ولكن عند درجة حرارة قريبة من درجة حرارة تحوله. عند تطبيق الإجهاد، تخضع المادة لتحول ناتج عن الإجهاد إلى مارتنسيت. يسمح هذا للأنبوب بالانحناء أو الضغط بشكل كبير دون تشوه دائم. بمجرد إزالة الإجهاد، تعود المادة على الفور إلى الأوستينيت، وتستعيد شكلها الأصلي.

عمليات تصنيع أنابيب النيتينول ذات الذاكرة الشكلية

الذوبان والصب

رحلة أ أنبوب نيتينول ذو ذاكرة الشكل تبدأ عملية الصهر والصب الدقيق لسبائك النيكل والتيتانيوم. وتعتبر هذه العملية بالغة الأهمية حيث أن التركيب الدقيق للسبائك يحدد خصائصها النهائية. وغالبًا ما يتم استخدام الصهر بالحث الفراغي لضمان نقاء عالٍ وتجانس للسبائك. ويتم صب النيتينول المنصهر في سبائك، والتي تخضع بعد ذلك لعمليات إعادة صهر متعددة لتحسين التجانس وتقليل الشوائب. ويعد التحكم في محتوى الأكسجين والكربون خلال هذه المرحلة أمرًا بالغ الأهمية، حيث يمكن لهذه العناصر أن تؤثر بشكل كبير على خصائص الذاكرة الشكلية للمنتج النهائي.

سحب الأنابيب وتشكيلها

إن إنشاء أنابيب النيتينول من السبائك المعالجة يتطلب تقنيات سحب أو بثق متطورة. وفي عملية السحب، يتم سحب النيتينول عبر سلسلة من القوالب ذات الأقطار الأصغر تدريجيًا. وهذا لا يشكل المادة في شكل أنبوبي فحسب، بل يزيد من صلابتها أيضًا، مما يعزز قوتها وخصائصها المرنة للغاية. من ناحية أخرى، يتضمن البثق دفع النيتينول عبر قالب لإنشاء الشكل الأنبوبي. هذه الطريقة مفيدة بشكل خاص لإنتاج الأنابيب ذات المقاطع العرضية المعقدة أو تلك ذات الجدران الرقيقة للغاية. يتطلب كل من السحب والبثق التحكم الدقيق في درجة الحرارة ومعدلات التشوه للحفاظ على البنية الدقيقة وخصائص النيتينول المرغوبة.

المعالجة الحرارية وضبط الشكل

الخطوة الأخيرة وربما الأكثر أهمية في تصنيع أنابيب النيتينول ذات الشكل المحدد هي المعالجة الحرارية. تمنح هذه العملية، المعروفة أيضًا باسم ضبط الشكل، "الذاكرة" التي تسمح للأنبوب بالعودة إلى شكله المحدد مسبقًا عند تسخينه. يتم أولاً تقييد أنبوب النيتينول بالشكل النهائي المطلوب باستخدام تركيبات أو قضبان مخصصة. ثم يخضع لعملية معالجة حرارية يتم التحكم فيها بعناية، عادةً عند درجات حرارة تتراوح من 400 درجة مئوية إلى 550 درجة مئوية. تعتمد درجة الحرارة الدقيقة ومدة هذه المعالجة على التركيب المحدد للنيتينول ودرجات حرارة التحويل المطلوبة.

تطبيقات أنابيب النيتينول ذات الذاكرة الشكلية

الأجهزة الطبية وزراعة الأسنان

التوافق الحيوي والخصائص الفريدة لـ أنابيب نيتينول ذات ذاكرة الشكل لقد أحدثت أنابيب النيتينول ثورة في مجال الأجهزة الطبية والغرسات. في التطبيقات القلبية الوعائية، تُستخدم هذه الأنابيب لإنشاء دعامات ذاتية التمدد. يمكن ضغط هذه الدعامات إلى قطر صغير لإدخالها في الأوعية الدموية بأقل تدخل جراحي. بمجرد وضعها في مكانها، تتمدد الدعامة إلى شكلها المحدد مسبقًا، مما يفتح الأوعية الدموية ويستعيد تدفق الدم. كما تستخدم أنابيب النيتينول على نطاق واسع في الغرسات العظمية. تسمح مرونتها الفائقة بإنشاء صفائح عظمية وقضبان داخل النخاع يمكن أن تنثني مع الحركة الطبيعية للعظام مع توفير الدعم اللازم. في طب الأسنان، تطبق أسلاك قوس النيتينول المصنوعة من هذه الأنابيب قوى متسقة ولطيفة للعلاج التقويمي، مما يقلل من انزعاج المريض ووقت العلاج.

صناعة الطيران والسيارات

وقد تبنت صناعة الطيران والفضاء أنابيب النيتينول لإمكاناتها في إنشاء هياكل متغيرة الشكل. ويمكن استخدام هذه الأنابيب في أجنحة الطائرات أو شفرات دوارات المروحيات، مما يسمح لها بتغيير شكلها استجابة لظروف الطيران المختلفة، وبالتالي تحسين الأداء والكفاءة. وفي تكنولوجيا الأقمار الصناعية، تُستخدم أنابيب النيتينول في الهياكل القابلة للنشر مثل الهوائيات والألواح الشمسية. ويمكن تخزين هذه المكونات بشكل مضغوط أثناء الإطلاق ثم توسيعها إلى حجمها الكامل بمجرد دخولها المدار، مما يقلل بشكل كبير من حجم الحمولة ووزنها.

المنتجات الاستهلاكية والروبوتات

لقد شقت أنابيب النيتينول طريقها إلى العديد من المنتجات الاستهلاكية، حيث أضافت إليها وظائف ومتانة. ففي صناعة النظارات، تُستخدم هذه الأنابيب لإنشاء إطارات مرنة لا يمكن تدميرها تقريبًا ويمكنها الانحناء دون أن تنكسر والعودة إلى شكلها الأصلي. كما استفاد مجال الروبوتات من هذه المواد الذكية. تُستخدم أنابيب النيتينول لإنشاء محركات وعضلات اصطناعية في تطبيقات الروبوتات اللينة. وتتيح قدرتها على الانقباض والتمدد استجابة للمحفزات الكهربائية أو تغيرات درجات الحرارة إنشاء روبوتات ذات حركات أكثر طبيعية وسلاسة.

وفي الختام

أنابيب نيتينول ذات ذاكرة الشكل تمثل هذه المواد اندماجًا رائعًا بين علم المواد والإبداع الهندسي. إن قدرتها الفريدة على التذكر والعودة إلى شكل محدد مسبقًا، جنبًا إلى جنب مع المرونة الفائقة، تفتح عالمًا من الاحتمالات عبر مختلف الصناعات. من الأجهزة الطبية المنقذة للحياة إلى المنتجات الاستهلاكية المبتكرة، تستمر هذه المواد الذكية في دفع حدود ما هو ممكن في تصميم المنتج ووظائفه. إذا كنت ترغب في الحصول على مزيد من المعلومات حول هذا المنتج، يمكنك الاتصال بنا على: baojihanz-niti@hanztech.cn.
