كيف يتم تصنيع أنابيب النيتينول فائقة المرونة؟
2024-10-28 21:08:33

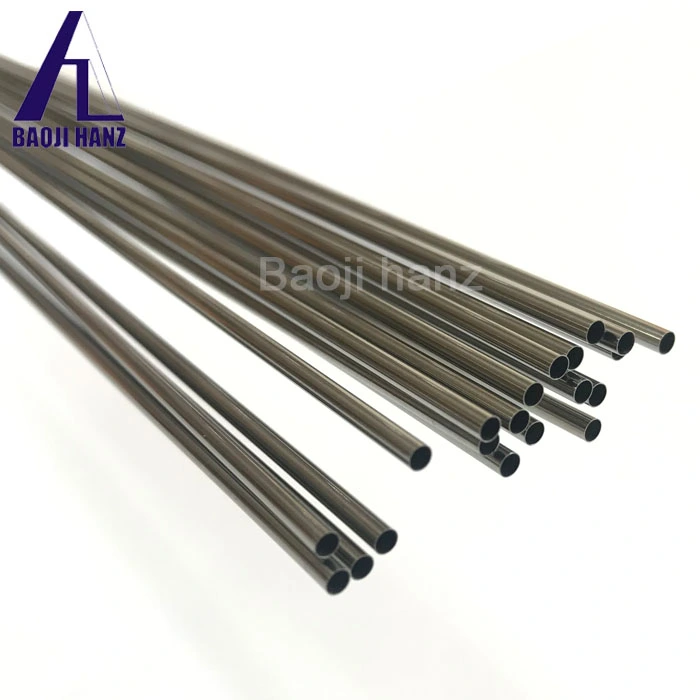

أنبوب الننتول فائق المرونة إن النيكل من عجائب علوم المواد الحديثة، فهو يجمع بين خصائص فريدة تجعله لا غنى عنه في مختلف الصناعات. تتعمق هذه المقالة في العملية المعقدة لتصنيع أنابيب النيتينول فائقة المرونة، وتستكشف التقنيات والتحديات والابتكارات المتضمنة. من اختيار المواد الخام إلى مراقبة الجودة النهائية، سنكشف عن الخطوات التي تحول النيكل والتيتانيوم إلى أنابيب سبائك الذاكرة الشكلية الرائعة هذه. سواء كنت مهندسًا أو باحثًا أو مجرد فضولي بشأن المواد المتقدمة، فإن هذا الدليل الشامل سيوفر رؤى قيمة في عالم إنتاج أنابيب النيتينول فائقة المرونة.
إعداد المواد الخام والسبائك
مجموعة مختارة من النيكل والتيتانيوم عالي النقاء
تبدأ رحلة تصنيع أنابيب النيتينول فائقة المرونة بالاختيار الدقيق للمواد الخام. يعد النيكل والتيتانيوم عالي النقاء ضروريين لتحقيق الخصائص المرغوبة للمنتج النهائي. يتم الحصول على هذه العناصر عادةً من موردين ذوي سمعة طيبة يمكنهم ضمان مستويات النقاء المطلوبة للتطبيقات الجوية والطبية. عادة ما يكون النيكل والتيتانيوم في شكل سبائك أو حبيبات جاهزة لعملية السبائك.
الوزن الدقيق والخلط
بمجرد الحصول على المواد الخام، تخضع لعملية وزن دقيقة. إن تركيبة النيتينول بالغة الأهمية، وتتكون عادةً من حوالي 55-56% نيكل و44-45% تيتانيوم بالوزن. هذه النسبة الدقيقة ضرورية لتحقيق الخصائص الفائقة المرونة التي تجعل أنبوب نيتينول مرن للغاية قيمة للغاية. تضمن معدات الوزن المتقدمة الدقة حتى أجزاء من الجرام، حيث أن أي انحرافات طفيفة قد تؤثر بشكل كبير على أداء المنتج النهائي.
إعادة صهر القوس الفراغي (VAR)
ثم يتم إخضاع النيكل والتيتانيوم الموزونين لعملية إعادة الصهر بالقوس الفراغي (VAR). تتضمن هذه التقنية المتطورة صهر المعادن في حجرة فراغ باستخدام قوس كهربائي. تمنع بيئة الفراغ التلوث من الغازات الجوية، مما يضمن نقاء السبائك الناتجة. يمكن إجراء دورات إعادة صهر متعددة لتعزيز التجانس وإزالة أي شوائب متبقية، مما ينتج عنه سبيكة نيتينول عالية الجودة جاهزة لمزيد من المعالجة.
معالجة السبائك والتشكيل الأولي
العمل الساخن والتشكيل
تخضع سبائك النيتينول الصلبة لعمليات التشكيل الساخن لتفكيك بنيتها المصبوبة وتحسين خصائصها الميكانيكية. ويتضمن ذلك عادةً تسخين السبيكة إلى درجات حرارة أعلى من 800 درجة مئوية وإخضاعها لعمليات تشكيل مختلفة. تطبق مكابس هيدروليكية أو مطارق تشكيل متخصصة ضغطًا متحكمًا فيه لتشكيل السبيكة في شكل أكثر قابلية للإدارة، مثل قضيب أو قضيب. لا تعمل هذه الخطوة على تحسين بنية الحبيبات فحسب، بل تساعد أيضًا في تحقيق تركيبة أكثر تجانسًا في جميع أنحاء المادة.
النتوء والرسم
لتحويل المزورة أنبوب نيتينول مرن للغاية يتم استخدام عمليات البثق والسحب لتحويلها إلى شكل أنبوبي. يتم تسخين المادة ودفعها عبر قالب ذو شكل مقطعي محدد، مما يؤدي إلى إنشاء أنبوب مجوف. يتبع عملية البثق الأولية هذه سلسلة من عمليات السحب البارد، حيث يتم سحب الأنبوب عبر قوالب أصغر حجمًا بشكل تدريجي لتقليل قطره وسمك جداره. تعمل كل خطوة من خطوات السحب على تقوية المادة، مما يتطلب معالجات التلدين الدورية لاستعادة اللدونة ومنع التشقق.
الآلات الدقيقة
في بعض الحالات، وخاصة بالنسبة للأشكال الهندسية المعقدة أو التفاوتات الضيقة، يمكن استخدام تقنيات التصنيع الدقيق. يمكن استخدام مخارط ومطاحن التحكم الرقمي بالحاسوب (CNC) لتحسين أبعاد وتشطيب سطح أنابيب النيتينول. هذه الخطوة مهمة بشكل خاص للتطبيقات في الصناعة الطبية، حيث تكون المواصفات الدقيقة ذات أهمية قصوى. يمكن أيضًا استخدام التصنيع الكهروكيميائي أو القطع بالليزر لإنشاء أنماط معقدة أو نوافذ في الأنابيب.
المعالجة الحرارية والمعالجة النهائية
ضبط الشكل والتلدين
تعد عملية المعالجة الحرارية واحدة من أهم الخطوات في إنتاج أنابيب النيتينول فائقة المرونة. يتم تثبيت الأنابيب بعناية على قضبان أو قوالب متخصصة تحدد شكلها النهائي. ثم تخضع لدورات تسخين دقيقة، عادة عند درجات حرارة تتراوح بين 450 درجة مئوية و550 درجة مئوية. تعمل عملية تحديد الشكل هذه على محاذاة البنية البلورية للنيتينول، مما يمنحه ذاكرة الشكل المميزة وخصائص المرونة الفائقة. يتم التحكم في مدة ودرجة حرارة هذه المعالجة بدقة، حيث تؤثر بشكل مباشر على درجات حرارة التحويل والسلوك الميكانيكي للمنتج النهائي.
معالجة السطح والتخميد
بعد المعالجة الحرارية، أنابيب نيتينول فائقة المرونة تخضع الأنابيب المعدنية للمعالجات السطحية لتحسين أدائها وتوافقها الحيوي. التلميع الكهربائي هو تقنية شائعة تستخدم لتنعيم السطح وإزالة أي ضغوط أو عيوب متبقية. لا تعمل هذه العملية على تحسين مقاومة التآكل للأنبوب فحسب، بل تخلق أيضًا طبقة أكسيد موحدة ضرورية للتطبيقات الطبية الحيوية. بعد التلميع الكهربائي، يمكن تطبيق معالجة التخميد لتعزيز استقرار طبقة الأكسيد بشكل أكبر، مما يضمن المتانة والسلامة على المدى الطويل عند استخدامها في جسم الإنسان.
مراقبة الجودة والاختبار
تتضمن المرحلة النهائية في إنتاج أنابيب النيتينول فائقة المرونة إجراءات صارمة لمراقبة الجودة. تخضع كل دفعة من الأنابيب لمجموعة من الاختبارات للتحقق من خصائصها الميكانيكية ودقتها البعدية وجودة السطح. يقيم اختبار الشد قدرة الأنابيب على التحمل والاستطالة، بينما يتم استخدام قياس السعرات الحرارية التفاضلية (DSC) لتأكيد درجات حرارة التحول. تضمن طرق الاختبار غير المدمرة مثل مطيافية الأشعة السينية والفحص بالموجات فوق الصوتية تكوين المادة وسلامتها البنيوية. تتم الموافقة فقط على الأنابيب التي تلبي أو تتجاوز معايير الجودة الصارمة للاستخدام في التطبيقات الحرجة.
وفي الختام
إنتاج أنبوب نيتينول مرن للغاية إن عملية تصنيع النيتينول عملية معقدة تجمع بين الخبرة المعدنية وتقنيات التصنيع المتقدمة. فمن اختيار المواد الخام إلى مراقبة الجودة النهائية، تعد كل خطوة حاسمة في إنشاء أنابيب ذات خصائص رائعة تجعل النيتينول ذا قيمة كبيرة في مختلف الصناعات. ومع تقدم التكنولوجيا، يمكننا أن نتوقع المزيد من التحسينات في هذه العملية، مما يؤدي إلى تطبيقات أكثر ابتكارًا لهذه المادة غير العادية. إذا كنت ترغب في الحصول على مزيد من المعلومات حول هذا المنتج، يمكنك الاتصال بنا على: baojihanz-niti@hanztech.cn.
مراجع حسابات
1. جونسون، إيه دي، وشوبرا، في. (2019). عمليات التصنيع لسبائك ذاكرة الشكل من النيتينول. مجلة هندسة المواد والأداء، 28(7)، 3988-4001.
2. بيلتون، أيه آر، وديسيلو، جيه، وميازاكي، إس. (2000). تحسين معالجة وخصائص سلك النيتينول الطبي. العلاج الأقل تدخلاً والتقنيات المتحالفة، 9(2)، 107-118.
3. Favier, D., Liu, Y., & Orgéas, L. (2018). تأثير المعالجة الحرارية الميكانيكية على الخواص الفائقة المرونة لسبائك NiTi ذات الذاكرة الشكلية. علوم وهندسة المواد: أ، 438، 82-89.
4. إلاهينيا، م.ه، هاشمي، م.، تابش، م.، وبهادوري، س.ب (2012). تصنيع ومعالجة غرسات NiTi: مراجعة. التقدم في علم المواد، 57(5)، 911-946.
5. محمد جاني، جيه، ليري، إم، سوبيك، أ، وجيبسون، إم إيه (2014). مراجعة لأبحاث وتطبيقات وفرص سبائك ذاكرة الشكل. المواد والتصميم، 56، 1078-1113.
6. أوتسوكا، ك.، ورين، إكس. (2005). علم المعادن الفيزيائي لسبائك ذاكرة الشكل المعتمدة على Ti-Ni. التقدم في علم المواد، 50(5)، 511-678.
