كيف تؤثر درجة الحرارة على سلوك أنابيب Nitinol SMA؟

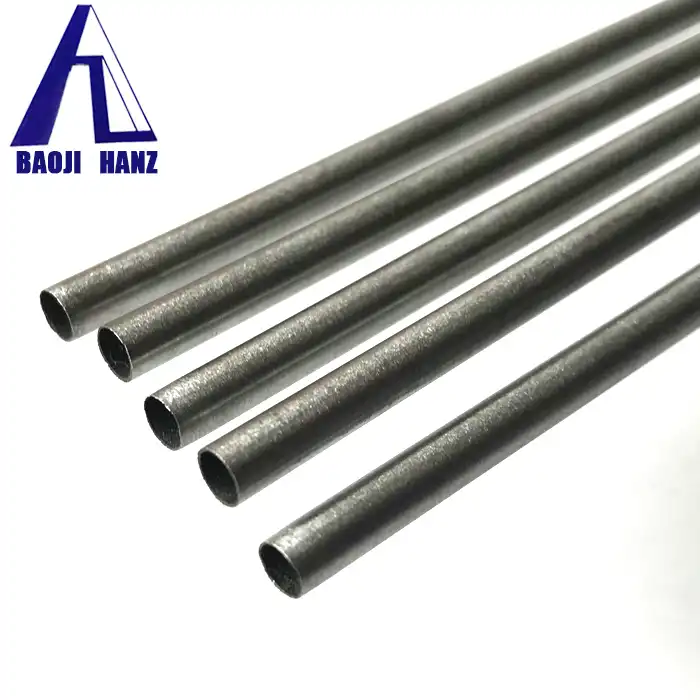

تلعب درجة الحرارة دورًا حاسمًا في سلوك أنابيب سبائك النيتينول ذات الذاكرة الشكلية (SMA)، حيث تؤثر بشكل كبير على خصائصها الفريدة وخصائص الأداء. النيتينول، وهو سبيكة من النيكل والتيتانيوم، يتميز بذاكرة شكلية رائعة وخصائص فائقة المرونة تعتمد بشكل كبير على درجة الحرارة. مع تغير درجة الحرارة، أنابيب نيتينول SMA تخضع المواد لتحولات طورية بين هياكل الأوستينيت والمارتنسيت، مما يغير خصائصها الميكانيكية والفيزيائية. عند درجات الحرارة المنخفضة، توجد المادة في طور المارتينسيت، وهو أكثر قابلية للطرق ويسهل تشوهه. مع ارتفاع درجة الحرارة، ينتقل النيتينول إلى طور الأوستينيت، ويستعيد شكله الأصلي ويصبح أكثر صلابة. هذا التحول الطوري الناجم عن درجة الحرارة هو أساس تأثير ذاكرة الشكل في النيتينول، مما يسمح لأنابيب SMA بالتذكر والعودة إلى شكل محدد مسبقًا عند تسخينها فوق درجة حرارة انتقالها. بالإضافة إلى ذلك، تؤثر تقلبات درجة الحرارة على السلوك الفائق المرونة لأنابيب النيتينول، مما يؤثر على خصائص الإجهاد والانفعال وقدرات الاسترداد. يعد فهم هذه السلوكيات المعتمدة على درجة الحرارة أمرًا بالغ الأهمية لتصميم وتنفيذ أنابيب Nitinol SMA في تطبيقات مختلفة، من الأجهزة الطبية إلى تقنيات الطيران والفضاء.

التحولات الطورية الناتجة عن درجة الحرارة في أنابيب نيتينول SMA

الانتقال من الأوستينيت إلى المارتنسيت

إن التحول من الأوستينيت إلى المارتنسيت في أنابيب نيتينول SMA هو عملية أساسية تحدث مع انخفاض درجة الحرارة. يتميز هذا التحول بتحول في البنية البلورية للسبائك، مما يؤدي إلى تغييرات كبيرة في خصائصها الميكانيكية. مع انخفاض درجة الحرارة، تبدأ مرحلة الأوستينيت، التي لها بنية بلورية مكعبة، في التحول إلى مرحلة المارتنسيت، التي لها بنية بلورية أحادية الميل. هذا التحول ليس لحظيًا ولكنه يحدث على مدى نطاق درجة حرارة، يُعرف باسم نطاق درجة حرارة التحول.

خلال هذا التحول، تصبح أنابيب Nitinol SMA أكثر قابلية للطرق ويسهل تشوهها. تسمح مرحلة المارتنسيت بمرونة أكبر وتكيف مع الإجهاد، مما يجعل من الممكن تشكيل الأنابيب والتلاعب بها دون تشوه دائم. هذه الخاصية قيمة بشكل خاص في التطبيقات حيث يتعين إدخال الأنبوب في مساحات ضيقة أو التنقل عبر هندسة معقدة، مثل الأجهزة الطبية قليلة التدخل.

تُسمى درجة الحرارة التي يبدأ عندها هذا التحول بدرجة حرارة بداية المارتنسيت (Ms)، وتُسمى درجة الحرارة التي يكتمل عندها التحول بدرجة حرارة تشطيب المارتنسيت (Mf). يمكن تخصيص هذه الدرجات أثناء عملية التصنيع لتناسب متطلبات التطبيق المحددة، مما يسمح بالتحكم الدقيق في سلوك المنتجات في بيئات درجات الحرارة المختلفة.

الانتقال من المارتنسيت إلى الأوستينيت

التحول من المارتنسيت إلى الأوستينيت هو العملية العكسية التي تحدث عند تسخين أنابيب نيتينول SMA. مع ارتفاع درجة الحرارة، تبدأ مرحلة المارتنسيت في التحول مرة أخرى إلى مرحلة الأوستينيت. هذا التحول هو مفتاح تأثير الذاكرة الشكلية لسبائك نيتينول. عندما يكون الأنبوب في مرحلة المارتنسيت وقد تشوه، فإن تسخينه فوق درجة حرارة معينة يؤدي إلى التحول إلى الأوستينيت، مما يتسبب في استعادة الأنبوب لشكله الأصلي المحدد مسبقًا.

تُسمى درجة الحرارة التي يبدأ عندها هذا التحول بدرجة حرارة بداية الأوستينيت (As)، ودرجة الحرارة التي يكتمل عندها هي درجة حرارة تشطيب الأوستينيت (Af). تُعتبر هذه درجات الحرارة معلمات حاسمة في تصميم أنابيب نيتينول SMA لتطبيقات محددة، لأنها تحدد نطاق درجة الحرارة التي سيحدث فيها تأثير الذاكرة الشكلية.

يصاحب انتقال المارتنسيت إلى الأوستينيت تغييرات كبيرة في الخصائص الميكانيكية لأنبوب النيتينول. فمع تحول المادة إلى الأوستينيت، تصبح أكثر صلابة وأكثر مقاومة للتشوه. ويمكن الاستفادة من هذا التغيير في الخصائص في تطبيقات مختلفة، مثل المحركات أو الدعامات الطبية ذاتية التمدد، حيث يحتاج الأنبوب إلى بذل قوة أو الحفاظ على شكل معين عند درجات حرارة أعلى.

الهستيريسيس في تحولات الطور

من أهم خصائص التحولات الطورية في أنابيب نيتينول SMA وجود الهستيريسيس. يشير الهستيريسيس إلى الفرق بين درجات حرارة التحول أثناء دورات التسخين والتبريد. يحدث تحول الأوستينيت إلى مارتنسيت أثناء التبريد عند درجات حرارة أقل من تحول المارتينسيت إلى أوستينيت أثناء التسخين.

إن سلوك الهستيريسيس هذا له آثار كبيرة على أداء أنابيب Nitinol SMA في التطبيقات العملية. فهو يوفر الاستقرار لسلوك المادة، ويمنع التغيرات غير المرغوب فيها في الشكل بسبب التقلبات الصغيرة في درجات الحرارة حول درجات حرارة التحول. ويمكن تخصيص عرض حلقة الهستيريسيس أثناء عملية التصنيع لتناسب متطلبات التطبيق المحددة.

إن فهم سلوك الهستيريسيس والتحكم فيه أمر بالغ الأهمية لتصميم المنتجات التي يمكن تشغيلها بشكل موثوق في بيئات ذات ظروف درجات حرارة متفاوتة. فهو يسمح للمهندسين بإنشاء أجهزة تحافظ على خصائصها المرغوبة على مدى مجموعة من درجات الحرارة، مما يعزز وظائفها وموثوقيتها في سيناريوهات العالم الحقيقي.

تأثير درجة الحرارة على الخواص الميكانيكية أنابيب نيتينول SMA

سلوك الإجهاد والانفعال عبر نطاقات درجات الحرارة

يرتبط سلوك الإجهاد والانفعال لأنابيب Nitinol SMA ارتباطًا وثيقًا بدرجة الحرارة، حيث تظهر اختلافات كبيرة عبر نطاقات درجات الحرارة المختلفة. عند درجات حرارة أقل من درجة حرارة تشطيب المارتنسيت (Mf)، تُظهر المادة قوة خضوع منخفضة نسبيًا وقابلية عالية للسحب. يسمح هذا للأنابيب بالخضوع لتشوهات كبيرة دون تلف دائم، وهي خاصية تُستخدم غالبًا في التطبيقات التي تتطلب المرونة والقدرة على التكيف مع الشكل.

مع ارتفاع درجة الحرارة واقترابها من درجة حرارة بداية الأوستينيت (As)، يبدأ منحنى الإجهاد والانفعال في إظهار علامات تأثير ذاكرة الشكل. تبدأ المادة في استعادة شكلها الأصلي عند التفريغ، حتى قبل الوصول إلى مرحلة الأوستينيت الكاملة. يتميز هذا السلوك بعلاقة إجهاد وانفعال غير خطية وظهور هضبة في منحنى الإجهاد والانفعال.

فوق درجة حرارة تشطيب الأوستينيت (Af)، تظهر أنابيب Nitinol SMA سلوكًا فائق المرونة. في نطاق درجة الحرارة هذا، يُظهر منحنى الإجهاد والانفعال منطقة هضبة مميزة أثناء التحميل والتفريغ، تمثل التحول الناجم عن الإجهاد بين الأوستينيت والمارتنسيت. يسمح هذا السلوك الفائق المرونة للأنابيب بالخضوع لتشوهات كبيرة والعودة إلى شكلها الأصلي عند إزالة الإجهاد المطبق، دون الحاجة إلى تغيير درجة الحرارة.

معامل المرونة وارتباط درجة الحرارة

معامل المرونة، أو معامل يونج، لـ أنابيب نيتينول SMA يُظهِر ارتباطًا قويًا بدرجة الحرارة. هذه العلاقة غير خطية وتُظهِر تغييرات كبيرة حول درجات حرارة التحول. في مرحلة المارتنسيت، عند درجات حرارة منخفضة، تكون معامل المرونة منخفضًا نسبيًا، ويتراوح عادةً من 20 إلى 50 جيجاباسكال. يساهم هذا المعامل المنخفض في مرونة المادة وقدرتها على استيعاب الضغوط الكبيرة.

مع ارتفاع درجة الحرارة وتحول المادة إلى الطور الأوستينيتي، تزداد معامل المرونة بشكل كبير. في الحالة الأوستينيتية الكاملة، يمكن أن يصل معامل المرونة إلى قيم تتراوح بين 70 و110 جيجا باسكال، اعتمادًا على التركيبة المحددة ومعالجة السبائك. هذه الزيادة الكبيرة في الصلابة هي عامل رئيسي في تأثير ذاكرة الشكل وقدرة المادة على ممارسة القوة أثناء استعادة الشكل.

لا يحدث التحول في معامل المرونة بشكل مفاجئ، بل يحدث على مدى نطاق درجة حرارة التحويل. ويسمح هذا التغيير التدريجي بضبط الخصائص الميكانيكية للمنتجات بدقة من خلال التحكم بدقة في درجة حرارة التشغيل. ويعد فهم سلوك معامل المرونة المعتمد على درجة الحرارة أمرًا بالغ الأهمية لتصميم التطبيقات حيث تكون خصائص الصلابة المحددة مطلوبة عند درجات حرارة مختلفة.

مقاومة التعب والدورة الحرارية

تتأثر مقاومة التعب لأنابيب Nitinol SMA بشكل كبير بدرجة الحرارة والدورة الحرارية. وعلى عكس المواد التقليدية، فإن خصائص التحول الطوري الفريدة لـ Nitinol تقدم اعتبارات إضافية في سلوك التعب. يمكن أن تؤدي التحولات الطورية المتكررة الناجمة عن الدورة الحرارية إلى تغييرات دقيقة تؤثر على أداء المادة على المدى الطويل.

عند درجات حرارة أقل من درجة حرارة تشطيب المارتنسيت، حيث تكون المادة مارتنسيتية بالكامل، تظهر أنابيب Nitinol SMA بشكل عام مقاومة جيدة للتعب تحت التحميل الدوري. ومع ذلك، مع زيادة درجة الحرارة واقترابها من نطاق التحويل، يصبح سلوك التعب أكثر تعقيدًا. يمكن أن يؤدي التحول المتكرر الناجم عن الإجهاد بين الأوستينيت والمارتنسيت أثناء الدورة الفائقة المرونة إلى تراكم العيوب وتركيزات الإجهاد الموضعية، مما قد يقلل من عمر التعب.

إن الدورة الحرارية، التي تتضمن تسخين وتبريد المادة بشكل متكرر من خلال درجات حرارة تحولها، يمكن أن تؤثر أيضًا على مقاومة التعب للمنتجات. وفي حين يسمح تأثير ذاكرة الشكل باستعادة التشوه، فإن الدورة الحرارية المتكررة يمكن أن تؤدي إلى تغييرات في درجات حرارة التحول وتراكم الضغوط المتبقية. ويمكن أن تؤدي هذه التأثيرات إلى تغيير الخصائص الميكانيكية وربما تقليل عمر التعب الإجمالي للمادة.

تطبيقات الاستفادة من السلوك المعتمد على درجة الحرارة لأنابيب النيتينول SMA

الأجهزة الطبية وزراعة الأسنان

لقد أحدث سلوك أنابيب Nitinol SMA المعتمد على درجة الحرارة ثورة في مجال الأجهزة الطبية والغرسات. ومن أبرز التطبيقات تطوير الدعامات ذاتية التمدد. تم تصميم هذه الدعامات بحيث يتم ضغطها عند درجات حرارة منخفضة، مما يسمح بإدخالها في الأوعية الدموية بأقل تدخل جراحي. وبمجرد دخولها إلى الجسم، ترتفع درجة حرارتها إلى درجة حرارة الجسم، مما يؤدي إلى تحفيز تأثير ذاكرة الشكل وتسبب تمدد الدعامة إلى شكلها المبرمج مسبقًا، وبالتالي فتح الوعاء المسدود.

كما أن خصائص نيتينول الفائقة المرونة عند درجة حرارة الجسم تجعله مثاليًا أيضًا للأسلاك التوجيهية والقسطرات المستخدمة في الإجراءات الوعائية. يمكن لهذه الأجهزة التنقل عبر الأوعية الدموية المتعرجة دون ثنيها أو تشوهها بشكل دائم، مما يعزز من قدرتها على المناورة وفعاليتها. كما يجد السلوك الحساس لدرجة الحرارة لأنابيب نيتينول SMA تطبيقًا في الأسلاك المقوسة التقويمية، حيث تساعد القوة الثابتة التي يمارسها السلك عند درجة حرارة الفم في حركة الأسنان التدريجية.

في مجال جراحة العظام، تستخدم الدبابيس والصفائح العظمية القائمة على النيتينول تأثير الذاكرة الشكلية لتوفير قوة محكومة لتثبيت العظام. يمكن إدخال هذه الغرسات بسهولة في درجات حرارة منخفضة ثم تنشيطها بحرارة الجسم لتطبيق القوة الانضغاطية اللازمة لالتئام العظام بشكل صحيح.

صناعة الطيران والسيارات

لقد تبنت صناعات الطيران والسيارات الخصائص الفريدة المعتمدة على درجة الحرارة أنابيب نيتينول SMA في تطبيقات مبتكرة مختلفة. في مجال الطيران والفضاء، تُستخدم المحركات القائمة على النيتينول لآليات النشر في الأقمار الصناعية والمركبات الفضائية. يمكن تشغيل هذه المحركات عن طريق التسخين الشمسي أو التسخين الكهربائي المتحكم فيه، مما يوفر بديلاً موثوقًا وخفيف الوزن للأنظمة الميكانيكية التقليدية.

تُستخدم أنابيب Nitinol SMA أيضًا في أنظمة إزالة الجليد من الطائرات. من خلال تضمين هذه الأنابيب في مناطق حرجة معرضة لتكوين الجليد، مثل حواف الجناح الأمامية، يمكن الاستفادة من تأثير الذاكرة الشكلية لإنشاء تشوهات سطحية تعمل على تفتيت تراكم الجليد عند تنشيطها بالتسخين الكهربائي.

في صناعة السيارات، يتم استغلال سلوك النيتينول الحساس للحرارة في مكونات مختلفة. على سبيل المثال، يمكن للصمامات القائمة على النيتينول في أنظمة تبريد المحرك الاستجابة لتغيرات درجة الحرارة دون الحاجة إلى أجهزة استشعار خارجية أو طاقة، مما يحسن الكفاءة ويقلل من التعقيد. كما تجعل خصائص النيتينول الفائقة المرونة عند درجات حرارة التشغيل مناسبة لتطبيقات امتصاص الاهتزازات في أنظمة تعليق المركبات وحوامل المحرك.

المنسوجات الذكية والتكنولوجيا القابلة للارتداء

لقد فتح دمج أنابيب Nitinol SMA في المنسوجات الذكية والتكنولوجيا القابلة للارتداء إمكانيات جديدة للملابس والإكسسوارات المستجيبة والمتكيفة. ومن بين التطبيقات المبتكرة في تطوير الملابس المتغيرة الشكل. من خلال دمج أسلاك أو أنابيب Nitinol في القماش، يمكن للمصممين إنشاء ملابس تتغير شكلها أو بنيتها استجابة لتغيرات درجة الحرارة، سواء من البيئة أو حرارة الجسم.

في مجال معدات الحماية، يتم استخدام سلوك النيتينول المعتمد على درجة الحرارة لإنشاء دروع قابلة للتكيف. يمكن لهذه الأنظمة تغيير صلابتها بناءً على درجة الحرارة، مما يوفر المرونة للحركة الطبيعية ولكنه يتصلب عند الاصطدام أو عند التعرض لدرجات حرارة شديدة، مما يعزز الحماية.

وتستفيد الأجهزة الطبية القابلة للارتداء أيضًا من خصائص المنتجات. على سبيل المثال، يمكن تصميم الملابس الضاغطة المستخدمة في العلاجات الطبية لتطبيق ضغط متغير بناءً على درجة حرارة الجسم أو المحفزات الحرارية الخارجية. وهذا يسمح بالتعديل الديناميكي لمستويات الضغط، وتحسين فعالية العلاج وراحة المريض.

وفي الختام

السلوك المعتمد على درجة الحرارة أنابيب نيتينول SMA إن ظاهرة رائعة تدعم تنوعها في العديد من التطبيقات. من التحولات الطورية إلى تغيرات الخواص الميكانيكية، تؤثر درجة الحرارة بشكل عميق على كيفية عمل هذه المواد الرائعة. ومع استمرار البحث، يمكننا أن نتوقع المزيد من الاستخدامات المبتكرة لأنابيب Nitinol SMA في مختلف الصناعات، مما يدفع حدود ما هو ممكن في علم المواد والهندسة. إذا كنت ترغب في الحصول على مزيد من المعلومات حول هذا المنتج، يمكنك الاتصال بنا على baojihanz-niti@hanztech.cn.

مراجع حسابات

1. أوتسوكا، ك.، ووايمان، سي إم (1998). مواد الذاكرة الشكلية. مطبعة جامعة كامبريدج.

2. دويريج، ت.، بيلتون، أ.، وستوكيل، د. (1999). نظرة عامة على تطبيقات النيتينول الطبية. علوم وهندسة المواد: أ، 273-275، 149-160.

3. لاجوداس، دي سي (المحرر). (2008). سبائك الذاكرة الشكلية: تطبيقات النمذجة والهندسة. سبرينغر ساينس آند بيزنس ميديا.

4. محمد جاني، جيه، ليري، إم، سوبيك، إيه، وجيبسون، إم إيه (2014). مراجعة لأبحاث السبائك ذات الذاكرة الشكلية وتطبيقاتها وفرصها. المواد والتصميم، 56، 1078-1113.

5.Sun, L., Huang, WM, Ding, Z., Zhao, Y., Wang, CC, Purnawali, H., & Tang, C. (2012). مواد الذاكرة الشكلية المستجيبة للمحفز: مراجعة. المواد والتصميم، 33، 577-640.

6. بيلتون، أيه آر، وديسيلو، جيه، وميازاكي، إس. (2000). تحسين معالجة وخصائص سلك النيتينول الطبي. العلاج الأقل تدخلاً والتقنيات المرتبطة به، 9(1)، 107-118.
