كيف تؤثر درجة الحرارة على شكل ذاكرة صفائح النيتينول؟
2024-11-16 23:19:56

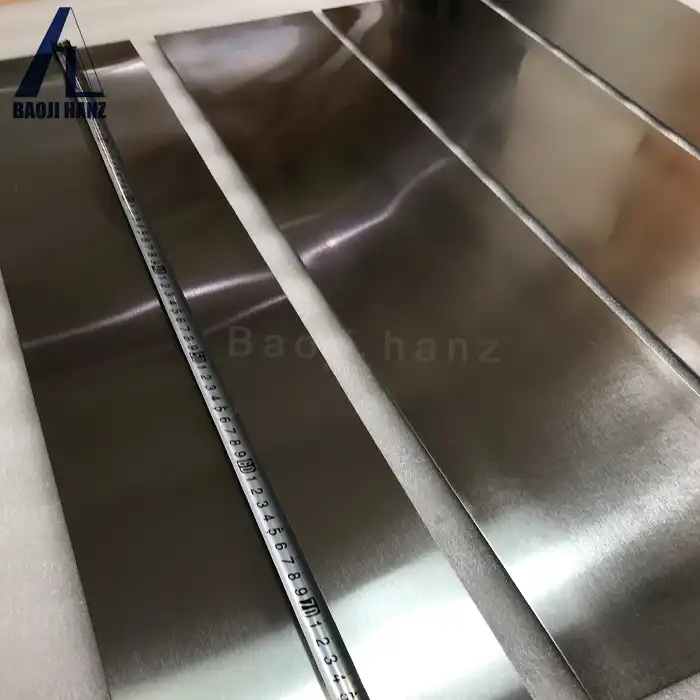

صفائح نيتينول ذات ذاكرة الشكل تعتبر النيتينول مادة رائعة ذات خصائص فريدة أحدثت ثورة في العديد من الصناعات. تمتلك هذه الصفائح الرائعة القدرة على تذكر شكلها الأصلي والعودة إليه عند تعرضها لتغيرات معينة في درجات الحرارة. تتعمق هذه المقالة في العلاقة المعقدة بين درجة الحرارة وصفائح النيتينول ذات الذاكرة الشكلية، وتستكشف كيف تؤثر التغيرات الحرارية على سلوكها وأدائها. سنفحص الآليات الأساسية والخصائص الرئيسية المعتمدة على درجة الحرارة والتطبيقات العملية لهذه المواد المبتكرة. من خلال فهم تأثيرات درجة الحرارة على صفائح النيتينول ذات الذاكرة الشكلية، يمكن للمهندسين والمصممين والباحثين الاستفادة من إمكاناتهم الكاملة في تطوير التقنيات والحلول المتطورة في مختلف المجالات.
أساسيات ذاكرة الشكل لصفائح نيتينول
التركيب والبنية البلورية
تتكون صفائح النيتينول ذات الذاكرة الشكلية من سبيكة من النيكل والتيتانيوم متساوية الذرات تقريبًا. وهذا التركيب الفريد يعطيها خصائصها غير العادية. وعلى المستوى الذري، يُظهِر النيتينول بنيتين بلوريتين متميزتين: الأوستينيت والمارتنسيت. والانتقال بين هذه المراحل هو المفتاح لفهم تأثير الذاكرة الشكلية. فالأوستينيت، وهو الطور ذو درجة الحرارة العالية، له بنية بلورية مكعبة أكثر صلابة واستقرارًا. ومن ناحية أخرى، فإن المارتينسيت هو الطور ذو درجة الحرارة المنخفضة مع بنية بلورية أحادية الميل أكثر مرونة ويسهل تشوهها. وتشكل قدرة النيتينول على التبديل بين هذه المراحل استجابة لتغيرات درجة الحرارة حجر الزاوية لسلوك الذاكرة الشكلية.
تأثير ذاكرة الشكل
إن تأثير ذاكرة الشكل في صفائح النيتينول هو ظاهرة ملحوظة تسمح للمادة "بالتذكر" والعودة إلى شكل محدد مسبقًا عند تسخينها فوق درجة حرارة معينة. يحدث هذا التأثير بسبب التحول الطوري العكسي بين المارتنسيت والأوستينيت. عندما يتم تسخين مادة ما فوق درجة حرارة معينة، يتم تحويلها إلى شكل جديد. صفائح نيتينول ذات ذاكرة الشكل عند تبريده إلى ما دون درجة حرارة التحول، يتحول إلى طور المارتنسيت. في هذه الحالة، يمكن تشويه الورقة بسهولة. ومع ذلك، عند التسخين فوق درجة حرارة التحول، تعود المادة إلى طورها الأوستينيتي، وتستعيد شكلها الأصلي بقوة كبيرة. تمكن هذه الخاصية الفريدة صفائح النيتينول من العمل كمحركات حرارية أو مواد ذكية في تطبيقات مختلفة.
المرونة الفائقة
من الخصائص المثيرة للاهتمام الأخرى لصفائح النيتينول ذات الذاكرة الشكلية هي المرونة الفائقة، والمعروفة أيضًا باسم المرونة الزائفة. تسمح هذه الخاصية للمادة بالخضوع لتشوهات كبيرة والعودة إلى شكلها الأصلي عند التفريغ، دون الحاجة إلى تغيرات في درجات الحرارة. تحدث المرونة الفائقة عندما تكون ورقة النيتينول عند درجة حرارة أعلى من درجة حرارة تشطيب الأوستينيت (Af). في هذه الحالة، يمكن للإجهاد المطبق أن يحفز تحول الطور من الأوستينيت إلى المارتنسيت. عند إزالة الإجهاد، تتحول المادة تلقائيًا إلى الأوستينيت، وتستعيد شكلها الأصلي. تجعل هذه الخاصية صفائح النيتينول مثالية للتطبيقات التي تتطلب مرونة عالية واستعادة الشكل، مثل الأسلاك التقويمية والدعامات الطبية.
التحولات الناجمة عن درجة الحرارة في صفائح نيتينول ذات ذاكرة الشكل
درجات حرارة التحول
سلوك صفائح نيتينول ذات ذاكرة الشكل يرتبط ارتباطًا وثيقًا بمجموعة من درجات حرارة التحول الحرجة. تحدد هذه الدرجات النقاط التي تخضع فيها المادة لتغيرات طورية بين الأوستينيت والمارتنسيت. يعد فهم درجات حرارة التحول هذه أمرًا بالغ الأهمية لتصميم وتنفيذ تطبيقات صفائح النيتينول ذات الذاكرة الشكلية.
درجات حرارة التحول الرئيسية هي:
- درجة الحرارة (بداية المارتنسيت): هي درجة الحرارة التي يبدأ عندها التحول من الأوستينيت إلى المارتنسيت عند التبريد.
- Mf (اللمسة النهائية للمارتنسيت): درجة الحرارة التي يكتمل عندها التحول إلى المارتنسيت.
- كـ (بداية الأوستينيت): درجة الحرارة التي يبدأ عندها التحول من المارتنسيت إلى الأوستينيت عند التسخين.
- Af (اللمسة النهائية الأوستينيتية): درجة الحرارة التي يكتمل عندها التحول إلى الأوستينيت.
يمكن تخصيص هذه درجات الحرارة من خلال التحكم الدقيق في تركيبة السبائك وطرق المعالجة، مما يسمح للمهندسين بتخصيص سلوك المنتجات لتطبيقات محددة.
الهستيريسيس ونطاق درجة الحرارة
جانب مهم من التحولات الناجمة عن درجة الحرارة في صفائح النيتينول ذات الذاكرة الشكلية إن وجود الهستيريسيس الحراري يشير إلى الفرق بين درجات حرارة التحويل أثناء دورات التسخين والتبريد. وتمتد حلقة الهستيريسيس في النيتينول عادة إلى حوالي 20-30 درجة مئوية، مما يعني أن تحويل الأوستينيت إلى مارتنسيت يحدث عند درجة حرارة أقل من تحويل المارتينسيت إلى أوستينيت. وهذه الخاصية ضرورية لتصميم أجهزة ذاكرة الشكل المستقرة والموثوقة، لأنها تمنع التذبذبات غير المرغوب فيها بين المراحل بسبب التقلبات الصغيرة في درجات الحرارة.
التأثيرات المعتمدة على المعدل
المعدل الذي يتم به تطبيق التغيرات في درجات الحرارة على صفائح نيتينول ذات ذاكرة الشكل يمكن أن تؤثر التغيرات السريعة في درجات الحرارة بشكل كبير على سلوكها. قد تؤدي التغيرات السريعة في درجات الحرارة إلى تحولات غير كاملة أو توزيعات طور غير موحدة داخل المادة. عند تعرضها لمعدلات تسخين أو تبريد سريعة، قد تظهر صفائح النيتينول تركيزات إجهاد موضعية، مما قد يؤثر على أدائها العام ومتانتها. يجب على المهندسين مراعاة هذه التأثيرات المعتمدة على المعدل عند تصميم أنظمة تتطلب تشغيلًا سريعًا أو تعمل في بيئات ذات درجات حرارة متقلبة.
التأثيرات العملية لتأثيرات درجة الحرارة على صفائح النيتينول ذات الذاكرة الشكلية
قوة التشغيل والإزاحة
تلعب درجة الحرارة دورًا حاسمًا في تحديد قوة التشغيل وقدرات الإزاحة لصفائح النيتينول ذات الذاكرة الشكلية. مع ارتفاع درجة الحرارة فوق درجة حرارة بداية الأوستينيت (As)، تبدأ المادة في توليد قوة استرداد أثناء محاولتها العودة إلى شكلها المبرمج مسبقًا. تزداد قيمة هذه القوة مع درجة الحرارة حتى تصل إلى الحد الأقصى عند درجة حرارة تشطيب الأوستينيت (Af). بعد هذه النقطة، يكون لمزيد من الزيادات في درجة الحرارة تأثير ضئيل على ناتج القوة. يتيح فهم هذه العلاقة للمهندسين تحسين نطاق درجة حرارة التشغيل للحصول على أقصى أداء تشغيل في تطبيقات مثل المحركات الحرارية والأنظمة الكهروميكانيكية الدقيقة (MEMS).
التعب والسلوك الدوري
يمكن أن تؤدي الدورة الحرارية المتكررة لصفائح النيتينول ذات الذاكرة الشكلية إلى التعب والتغيرات في خصائصها الوظيفية. مع خضوع المادة للعديد من التحولات الطورية الناجمة عن درجة الحرارة، قد تحدث تغييرات في البنية الدقيقة، مما يؤثر على أدائها على المدى الطويل. تساهم عوامل مثل نطاق درجة الحرارة وتكرار الدورة والإجهاد المطبق أثناء التحويل في سلوك التعب لصفائح النيتينول. تعتبر اعتبارات التصميم المناسبة واختيار المواد ضرورية لضمان طول عمر وموثوقية أجهزة الذاكرة الشكلية المعرضة للدورة الحرارية المتكررة.
اعتبارات بيئية
إن البيئة المحيطة التي تعمل فيها صفائح النيتينول ذات الذاكرة الشكلية يمكن أن تؤثر بشكل كبير على أدائها. يمكن لعوامل مثل الرطوبة والعوامل المسببة للتآكل والتعرض للإشعاع أن تغير درجات حرارة تحول المادة وخصائصها الميكانيكية. في البيئات ذات درجات الحرارة العالية، قد يؤدي التعرض المطول إلى تكوين طبقات أكسيد التيتانيوم على سطح صفائح النيتينول، مما قد يؤثر على خصائص الذاكرة الشكلية الخاصة بها. وعلى العكس من ذلك، يمكن لدرجات الحرارة المنخفضة للغاية أن تؤثر على ليونة المادة ومقاومتها للتعب. يجب على المهندسين مراعاة هذه العوامل البيئية عند تصميم الأنظمة التي تستخدم المنتجات في ظروف تشغيل متنوعة.
وفي الختام
تؤثر درجة الحرارة بشكل عميق على سلوك صفائح نيتينول ذات ذاكرة الشكل, إن فهم هذه التأثيرات التي تعتمد على درجة الحرارة والاستفادة منها، يمكن للمهندسين والمصممين إطلاق العنان للإمكانات الكاملة لهذه المواد الرائعة في مجموعة واسعة من التطبيقات المبتكرة. إذا كنت ترغب في الحصول على مزيد من المعلومات حول هذا المنتج، يمكنك الاتصال بنا على: baojihanz-niti@hanztech.cn.
مراجع حسابات
1. أوتسوكا، ك.، وايمان، سم (1998). مواد ذاكرة الشكل. صحافة جامعة كامبرج.
2. لاجوداس، دي سي (2008). سبائك الذاكرة الشكلية: النمذجة والتطبيقات الهندسية. سبرينغر ساينس آند بيزنس ميديا.
3. Duerig, TW, Melton, KN, Stöckel, D., & Wayman, CM (2013). الجوانب الهندسية لسبائك الذاكرة الشكلية. Butterworth-Heinemann.
4. محمد جاني، جيه، ليري، إم، سوبيك، أ، وجيبسون، إم إيه (2014). مراجعة لأبحاث وتطبيقات وفرص سبائك ذاكرة الشكل. المواد والتصميم، 56، 1078-1113.
5. Sun, L., Huang, WM, Ding, Z., Zhao, Y., Wang, CC, Purnawali, H., & Tang, C. (2012). مواد الذاكرة الشكلية المستجيبة للمحفز: مراجعة. المواد والتصميم، 33، 577-640.
6. Barras, CD, & Myers, KA (2000). Nitinol–its use in vascular surgical and other applications. European Journal of Vascular and Endovascular Surgery, 19(6), 564-569.
